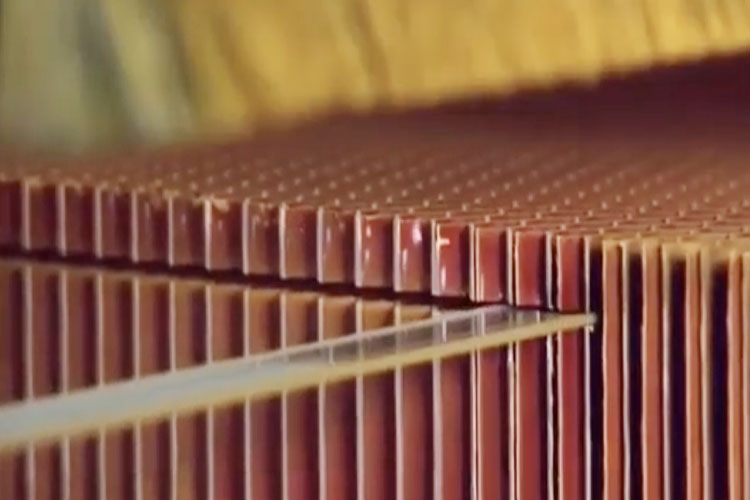

아라미드 허니콤 코어는 난연성 페놀 수지를 함침시킨 아라미드 종이로 만든 허니컴 구조 재료입니다. 아라미드(폴리이미드)는 내열성, 내화학성, 기계적 강도가 뛰어난 고성능 폴리머입니다. 아라미드 허니컴 코어의 셀 구조는 육각형으로 되어 있어 가볍고, 강도가 높으며, 흡음, 단열 기능이 뛰어납니다.
육각형 벌집 구조를 선택하는 이유는 무엇입니까?
아라미드 허니컴 셀의 육각형 구조는 공간을 채울 수 있는 가장 효율적인 구조 중 하나입니다. 육각형 구조는 연결이 안정적이며 아라미드 소재의 활용도를 극대화할 수 있어 허니컴 구조의 강도와 강성을 극대화합니다. 그리고 하중을 고르게 분산시킬 수 있어 소재의 내구성과 내압축성이 향상됩니다.
요약하면 그 특징은 다음과 같다.
- 수지 침투력이 좋습니다.
- 비강도와 강성이 높습니다.
- 내식성과 자기소화성이 우수합니다.
- 내후성과 단열성이 향상되었습니다.
- 전자파 침투 성능이 좋습니다.
- 높은 안정성.
세포 유형
우리는 일반 육각형 허니컴 코어와 과도하게 확장된 육각형 허니컴 코어의 두 가지 셀 유형으로 아라미드 허니컴 코어를 제공합니다.

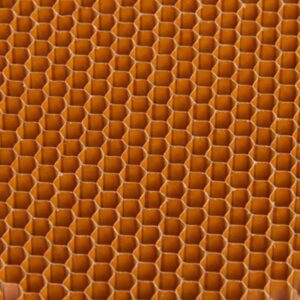

규칙적인 육각형 셀 구조로 인해 허니컴 패널 구조가 더욱 안정적이고 변형이 적은 제품에 적합합니다.

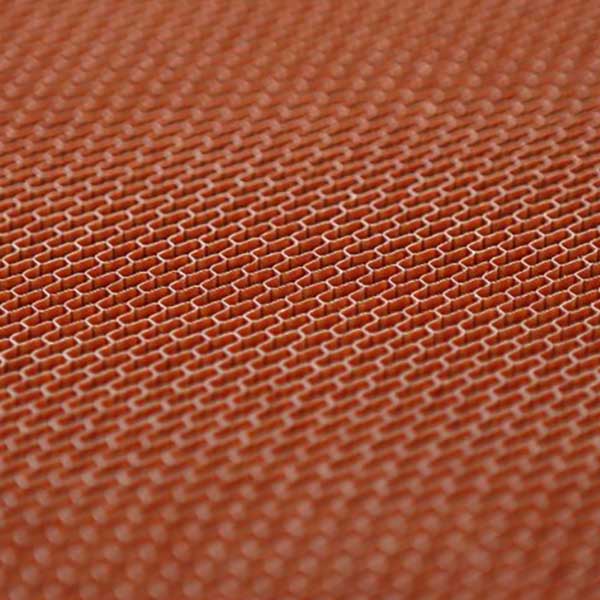

과도하게 팽창된 셀 형태로 인해 허니컴 패널이 한 방향으로 쉽게 구부러질 수 있어 단순한 곡선을 형성하는 데 적합합니다.
기술 데이터
| 셀 크기(mm) | 밀도(kg/m3) | 압축강도(MPa) | L-전단(N/mm2) | W-전단(N/mm2) | |
| 3.2 | 1/8 인치 | 48 | 1.9 | 1.16 | 0.62 |
| 3.2 | 64 | 3.1 | 1.48 | 0.82 | |
| 3.2 | 80 | 4.7 | 1.95 | 1.05 | |
| 3.2 | 96 | 6.6 | 2.45 | 1.42 | |
| 3.2 | 128 | 11.3 | 2.95 | 1.78 | |
| 3.2 | 144 | 13.2 | 3.05 | 1.9 | |
| 4 | 5/23 인치 | 29 | 0.6 | 0.45 | 0.26 |
| 4 | 80 | 5.1 | 1.9 | 0.98 | |
| 4 | 144 | 13 | 3.6 | 2 | |
| 4.8 | 3/16 인치 | 32 | 0.9 | 0.58 | 0.36 |
| 4.8 | 48 | 2.6 | 0.98 | 0.56 | |
| 4.8 | 64 | 3.4 | 1.7 | 0.92 | |
| 4.8 | 80 | 6 | 1.95 | 1.1 | |
| 4.8 | 96 | 7.3 | 2.26 | 1.32 | |
| 4.8 | 123 | 9.3 | 3.4 | 1.86 | |
| 6.4 | 1/4 인치 | 24 | 0.54 | 0.34 | 0.18 |
| 6.4 | 32 | 0.8 | 0.54 | 0.3 | |
| 6.4 | 48 | 2.05 | 1 | 0.56 | |
| 6.4 | 64 | 3.4 | 1.54 | 0.79 | |
아라미드 벌집 VS 알루미늄 벌집
| 안건 | 측면 길이(mm) | 밀도(kg/m³) | 압축강도 | 압축 계수 | 전단강도 | 전단 계수 | ||||
| (psi) | (Mpa) | (ksi) | (Gpa) | (psi) | (Mpa) | (ksi) | (Gpa) | |||
| 아라미드 벌집 | 2.75 | 48 | 325 | 2.24 | 20 | 0.13 | 175 | 1.2 | 6 | 0.04 |
| 5052 알루미늄 벌집 | 2.75 | 48 | 300 | 2.06 | 75 | 0.51 | 210 | 1.44 | 45 | 0.81 |
응용
아라미드 벌집은 항공 우주, 자동차, 전자, 보호 및 기타 분야에서 널리 사용됩니다. 선박 격벽 연결판, 헬리콥터 로터 블레이드, 연료 탱크, 안테나, 레이더, 바닥, 선체, 경주용 차체, 지상 안테나 등
아라미드 벌집 코어 복합 패널
아라미드 허니컴 코어 소재를 기반으로 한 허니컴 샌드위치 구조는 중요한 에너지 흡수 소재입니다. 아라미드 벌집형의 명백한 장점은 낮은 열팽창과 열전도율은 물론 높은 내열성과 내화성입니다. 덥고 습한 환경에서도 치수 안정성이 뛰어나 다양한 고급 응용 분야에 적합합니다. 아라미드 허니콤 코어는 탄소섬유 프리프레그, 유리섬유 프리프레그, 금속판 등과 합성하여 다양한 두께와 모양의 복합판을 만들 수 있습니다.
