경량 강화 열가소성 수지(LWRT)

LWRT(Lightweight Reinforced Thermoplastic)는 카딩, 니들링 및 프레싱을 통해 약 50:50(성능 요구 사항에 따라 비율이 다를 수 있음)의 질량 비율로 유리 섬유와 폴리프로필렌으로 만들어진 GMT 소재입니다. 폴리프로필렌의 열가소성 특성으로 인해 경량 GMT는 다양한 두께의 제품으로 성형될 수 있습니다.

LWRT의 장점

• 경량: LWRT는 밀도가 낮고 운반 및 설치가 쉽습니다. PP보드에 비해 30%, 목재보드에 비해 50% 가볍습니다.
• 난연제: LWRT는 수평 연소 속도가 A-0mm/min이고 수직 연소 속도가 0mm/min인 우수한 난연성 특성을 가지고 있습니다.
• 친환경: LWRT는 유리섬유와 폴리프로필렌을 원료로 사용됩니다. 벤젠, 알데히드, 페놀 등 유해물질의 잔류 및 휘발이 없습니다. 환경 친화적인 우수한 제품입니다.
• 충격 저항: LWRT는 인장 강도, 굽힘 강도 및 충격 저항이 우수합니다. LWRT 제품은 충격에 의해 파손되더라도 부드러운 크랙이 발생하여 인체에 해를 끼치지 않습니다. 동시에 푹신한 메쉬 구조는 단열 및 흡음 특성도 뛰어납니다.
• 안정적인 성능: LWRT는 가열 후 두께가 4배 이상 확장될 수 있습니다. 상품완성 후 리바운드 현상이 없고 사이즈도 안정적입니다.

세부정보 표시

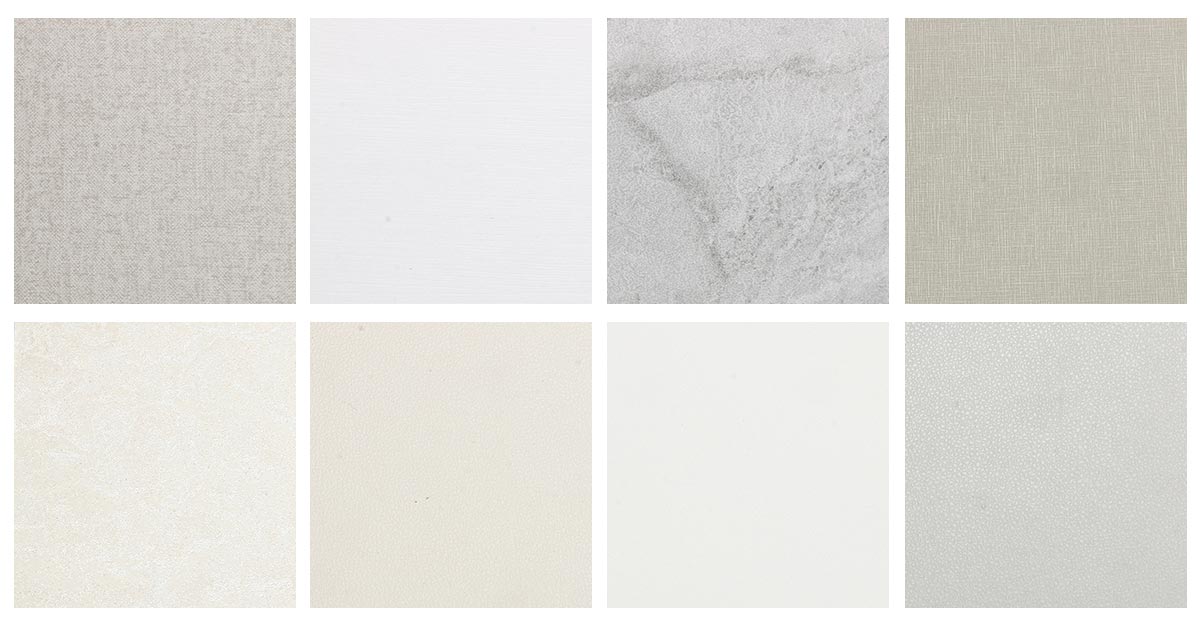

LWRT 표면 패턴

TOPOLO는 100가지 이상의 장식 필름 스타일을 제공하며 고객 요구 사항에 따라 패턴을 맞춤 설정할 수 있습니다.

제품사양 (1220mm*2440mm)

면적중량 (g/m²)	두께	가열 팽창 두께	성형 가능한 두께 (오버레이 제외)	굽힘 강도 (가로 50mm*두께 4.5mm)
				MD	TD
850	2mm	6mm	2~5mm	10N	8N
950	2mm	8mm	2~5mm	12N	10N
1050	2.2mm	10mm	2.5~6mm	15N	12N
1100	2.6mm	10mm	2.5~6mm	20N	15N
1200	2.8mm	10mm	2.5~6mm	25N	16N
1500	3mm	12mm	2.5~7mm	40N	25N
1800	3.5mm	12mm	2.5~8mm	55N	30N
2100	4mm	15mm	3~8mm	75N	50N
2500	5mm	15mm	4-8mm	100N	65N

시험 보고서

안건	실험 결과
수평 연소	0mm/min
수직 연소	≤100mm/min
연기 밀도	≤75
산소지수	≥22%
굽힘강도	≥6MPa
굴곡 탄성율	≥360MPa
긁힘 방지	색상 차이≤1.5
충격 저항	상온 조건에서 시트 상태는 양호하며 앞면, 뒷면 모두 크랙 현상이 없습니다.
박리력	≥15N/50mm

응용

LWRT 재료는 자동차 산업, 항공우주, 건설 및 기타 분야에서 널리 사용됩니다. 차체 부품, 인테리어, 건축 자재 및 다양한 경량 제품을 만드는 데 사용되어 무게를 줄이고 연비, 성능 및 지속 가능성을 향상시킬 수 있습니다.
